鋼筋收線機電器系統中的變頻控制
更新時間：2012-10-21 10:40 來源:建材機械 點擊數：

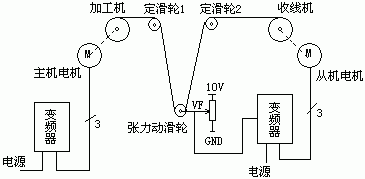

鋼筋收線機電器系統中的變頻控制：在鋼絲鋼筋收線機械的電器系統中，加工機馬達和收線機馬達組成主從傳動，利用兩臺通用型變頻器工作在主從控制方式，拖動電機同步運行。主機是加工機械，由一臺功率較大的變頻器控制，根據生產工藝要求調節加工速度；從機是鋼筋收線機，由較小功率變頻器控制。系統控制圖如下圖:
加工成型的鋼絲鋼筋線材通過定滑輪1、張力動滑輪、定滑輪2到達鋼筋收線機，主機變頻器控制總車速，從機轉速自動跟隨主機的加工出線速度，保持張力動滑輪的位置不變；張力動滑輪通過連桿和電位器連接，動滑輪上下移動改變電位器位置，輸出的電壓信號送從機變頻器，由其內置的PID調節器進行閉環反饋控制，達到張力恒定的要求。
加工成型的鋼絲鋼筋線材通過定滑輪1、張力動滑輪、定滑輪2到達鋼筋收線機，主機變頻器控制總車速，從機轉速自動跟隨主機的加工出線速度，保持張力動滑輪的位置不變；張力動滑輪通過連桿和電位器連接，動滑輪上下移動改變電位器位置，輸出的電壓信號送從機變頻器，由其內置的PID調節器進行閉環反饋控制，達到張力恒定的要求。
